HD Oeler Abb. zeigt Roesenöler HD IV mit Getriebeantrieb in druckdichter Ausführung

Roesen-Öler Modell HD

Roesen-Öler Modell HD ermöglichen die individuelle Anpassung und Überprüfung der Flussmengen an jede Schmierstelle, auch während des laufenden Betriebes.

Durch den modularen Aufbau können Roesen-Öler HD über „Pump-to-Point“ an nahezu jede Anlage maßgeschneidert angepasst und flexibel gesteuert werden. Durch die Zwangssteuerung der Förder- und Dosierkolben ist beim Einsatz von Roesen-Ölern immer ein sicheres Anlaufen gewährleistet – auch nach längerer Standzeit einer Anlage.

Die breite Modellpalette von Roesen HD Zentralölern versorgt gasblasenfrei bis zu 32 Schmierstellen mit individuell einstellbarer Förderleistung bis 3,75 cm 3 /Min. pro Schmierstelle und mit Arbeitsdrücken bis zu 750 bar. Alle Öle oder Emulsionen, auch lebensmitteltaugliche, mit einem Viskositätsindex zwischen 25 und 3000 mm2/s lassen sich problemlos fördern.

Hochdruckoeler HD

Hochdrucköler HD für die Ölverbrauchsschmierung

• Gehäuse, Pumpenkörper und Kurbelwellenlagerung aus GG 25 (EN-GJL-250)
• für Öle und Emulsionen
• zwangsgesteuert
• Sichtkontrolle drucklos
• präzise einstellbar
• für Dauerbetrieb
• Antriebsarten: drehend, schwingend oder Motorantrieb
• bis 32 Schmierstellen
• der Roesen HD Öler wird geliefert für Drücke:
bis 400bar mit max. 0,15cm 3 je Hub und Stelle
bis 750bar mit max. 0,12cm 3 je Hub und Stelle
• mit Abnahmeprüfzeugnis EN10204-3.1

Sonderausführungen:

• mit Signalanlage
• mit Überdruckventil
• mit Vorschmierung
• mit Heizung
• ATEX-Ausführungen

Roesen-Öler HD Funktionsweise

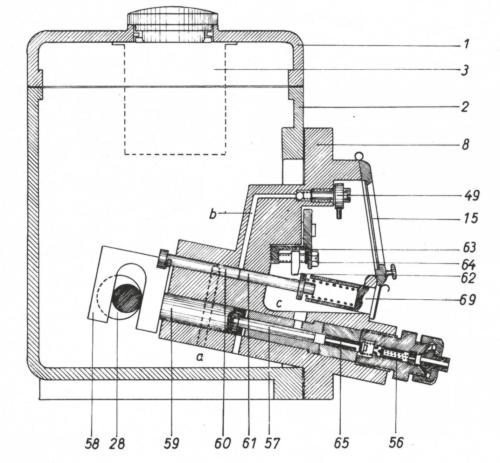

Die Kurbelwelle (28) setzt über die Gabel (58) den Führungskolben (59) mit dem Druckkolben (57) und den Zuteilkolben (60) in Bewegung. Der Stellkolben (61) folgt der Bewegung des Zuteilkolbens (60) bis zum verstellbaren Anschlag (62). Je nach Stellung dieses Anschlages bildet sich zwischen Zuteilkolben (60) und Stellkolben (61) ein größeres oder kleineres Vakuum, welches das Öl durch die Ansaugbohrung a in den Zylinderraum des Zuteilkolbens einsaugt. Beim Druckhub des Zuteilkolbens (60) wird die Ansaugbohrung a wieder geschlossen und das Öl durch den Kanal b zum Abtropfer (49) gefördert, wo es sichtbar in das für jede Schmierstelle getrennte Kontrollbecken c abtropf. Aus diesem Kontrollbecken läuft das Öl dem Druckkolben (57) zu und wird von diesem über den Steuerschieber (65) und das Kegelrückschlagventil (56) zur Schmierstelle gedrückt. Die Einstellung der gewünschten Ölmenge erfolgt mit der Stellschraube (64), welche durch die Feder (63) an der Selbstverstellung gehindert wird. Der Roesen Hochdrucköler HD wird geliefert für Drücke: bis 400bar mit max. 0,15cm 3 je Hub und Stelle bis 750bar mit max. 0,12cm 3 je Hub und Stelle

Diagramm Fördermengen Roesen HD

Diagramm F&oul;rdermengen


Modell HD Gehäusevarianten

Gehäusevarianten

Modell HD Antriebsvarianten

Getriebeantrieb

Getriebeantrieb

Das Getriebe kann bei uns mit diversen Übersetzungen an die Bedürfnisse des Kunden angepasst werden. Der Welleneingang lässt sich mit verschiedenen Anschlüssen und Wellendurchmessern konfigurieren. Die Eingangswelle kann nach oben / unten, vorne / hinten oder seitlich erfolgen. Das Getriebe kann links- oder rechtsseitig des Ölers montiert werden. Dieses ermöglicht einen Direktantrieb z.B. durch Kette, Zahnrad, Kupplung oder Riemen.
Motor

Motor- /Getriebeantrieb

Ein abgestimmter Elektroantrieb mit nahezu frei wählbarer Einbaulage lässt sich an Ihre Platzverhältnisse anpassen. Der Motor ist lieferbar mit 1 oder 3 Phasenanschluss. Spezielle Ausführungen unterstützen auch die Ansteuerung für eine kontinuierliche Drehzahlanpassung.
Ausführungen nach ATEX Richtlinien sind lieferbar.
Schwinghebelantrieb

Schwinghebelantrieb

Der Schwinghebenantrieb dient zum Antrieb der Ölschmierpumpe durch alternierend bewegende Antriebsquellen und kann links oder rechtsseitig am Ölergehäuse montiert werden. Dieses findet z.B. Anwendung bei der Packungsschmierung an Plungerpumpen.

Modell HD Zusatzausstattungen

• Bei allen lieferbaren Varianten (Getriebe, Motor oder Schwinghebel) kann zusätzlich eine Handvorschmiereinrichtung ab Werk montiert werden.
• Alle Pumpenausgänge werden von uns mit hochwertigen Rückschlagventilen ausgestattet, um größtmögliche Betriebssicherheit zu bieten.
• Die Druckanschlüsse der Ausgänge können wir als 6mm, 8mm, 1/4“ jeweils lötbar oder per Schraubverbindung anbieten.
• Weiterhin können alle Ölerausgänge mit Überdruckventilen und Ölrückführung ausgestatt werden.
• Unser optional integrierbarer Flow-Switch dient zur Funktionsüberwachung der Roesen Ölschmierpumpe.

Roesen HD Kompaktöler

Kompakt
Diese Ausführung bietet extreme Kompaktheit und eignet sich damit für eingeschränkte Platzverhältnisse. Der Bedarfsbehälter des Schmiermittels wird in der Größe und Auslegung an Ihre Bedürfnisse angepasst und mit dem Ölschmiersystem als komplette Einheit ausgeliefert. Optional einbaubare Komponenten sind optische und elektrische Temperatur- und Füllstandsüberwachung sowie eine Heizung.
Standalone

Roesen HD Standalone-System

Wir bieten Ölschmieranlagen als Stand-Alone-System. Herzstück dieser Anlage ist unser Zentralöler Modell Roesen HD II bis IV. Auch Kombinationen aus den Model- len Roesen HD und EZ sind möglich. Der Bedarfsbehälter des Schmiermittels wird in der Größe und Auslegung an Ihre Bedürfnisse angepasst und mit dem Ölschmiersystem als komplette Einheit ausgeliefert. Die Zuführung des Schmiermittels, aus dem Vorratstank in den Öler, findet durch Gravitation statt. Mehrere Bedarfsbehälter für unterschiedliche Schmiermit- tel lassen sich auf einer Anlage realisieren. Optionale einbaubare Komponenten sind optische und elektrische Temperatur- und Füllstandsüberwachung sowie eine Heizung. Auf Wunsch können wir Ausführungen mit einem zweiten, redundaten Schmieraggregat liefern. Unsere Pumpen werden standardmäßig für die zuverlässi- ge „Pump-To-Point“ Schmierung eingesetzt, können aber auf Wunsch, für Progressivverteiler- oder Dividerblocksys- teme angepasst werden.
